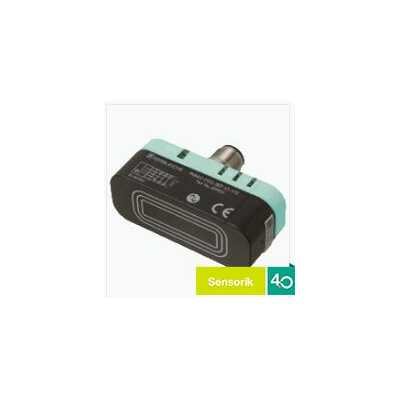

倍加福 感應式定位系統 PMI40-F90-IU2EP-IO-V15

• 通過 IO-link 進行參數設定和診斷
• 測量范圍 0 ...40 mm
• 可參數化的測量范圍
• 模擬電流或電壓輸出，可編程
• 2 路推挽輸出
• 可通過 IO-link 對開關點進行編程

技術參數節選  PMI40-F90-IU2EP-IO-V15

通用規格
開關元件功能		模擬電流或電壓輸出，可編程 2 路開關輸出，可編程
物距		0,5 ... 3 mm ， 推薦： 1,5 mm
測量范圍		0 ... 40 mm
線性度范圍		1 ... 39 mm
額定值
工作電壓		12 ... 30 V DC （13 ...30 V，當模擬電壓輸出被參數化時）
反極性保護		反極性保護
線性度誤差		在測量范圍內：± 0,8 mm 在線性度范圍內：± 0,4 mm
重復精度		± 0,1 mm
分辨率		50 µm
溫度漂移		±0.5 mm (-25 °C ...70 °C)
空載電流		≤ 40 mA
工作電壓指示燈		綠色 LED
功能性安全相關參數
MTTFd		365 a
任務時間 (TM)		20 a
診斷覆蓋率 (DC)		0 %
指示燈/操作方法
LED S1		開關狀態 開關輸出 1
LED S2		開關狀態 開關輸出 2
LED S3		已配置的模擬測量范圍中的阻尼塊
狀態 LED		狀態顯示 LED，綠色/紅色（通電、通信/錯誤、阻尼塊缺失）
接口
接口類型		IO-link （通過 C/Q = 針腳 4）
IO-link 修正		1.1
設備配置文件		智能傳感器
設備 ID		0x200203 (2097667)
傳輸速率		COM 2 (38.4 kb/s)
值域		0000h ...3200h
***小循環時間		2,3 ms
過程數據位寬		過程數據輸入：16 位 過程數據輸出：無
SIO 模式支持		是
兼容主端口類型		A
開關輸出
輸出類型		2 路推挽輸出（可參數化），短路保護，反極性保護，浪涌保護
工作電流		≤ 100 mA / 輸出
開關窗口		± 1 mm
開關遲滯		0,2 mm
電壓降		≤ 3 V
短路保護		脈沖式
模擬量輸出
輸出類型		1 電流輸出： 4 ... 20 mA 或 1 電壓輸出： 0 ... 10 V ， 可編程
負載電阻器		電流輸出： ≤ 400 Ω 電壓輸出： ≥ 1000 Ω
短路保護		電壓輸出： 電流限制
遵守標準和指令
符合標準
	標準	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013
認證和證書
UL 認證		cULus 認證，2 類電源，1 類外殼
船舶認證		DNVGL TAA00001V2
環境條件
環境溫度		-25 ... 85 °C (-13 ... 185 °F)
機械規格
連接類型		5 針 M12 x 1 連接器
防護等級		IP67 / IP69K
材料
	外殼	PBT，不銹鋼 1.4571 ， 黃銅，鍍鎳
	目標	軟鋼，如 1.0037、SR235JR（之前為 St37-2）
質量		56 g
尺寸
	高度	40 mm
	寬度	23 mm
	長度	60,3 mm

Classifications

System	Classcode
ECLASS 11.0	27270702
ECLASS 10.0.1	27270702
ECLASS 9.0	27270702
ECLASS 8.0	27270702
ECLASS 5.1	27270702
ETIM 7.0	EC001852
ETIM 6.0	EC001852
ETIM 5.0	EC001852
UNSPSC 12.1	39121550
Product category / 產品類的	電感式測距傳感器
