· 微型設計
· 程序輸入
· 防護等級 IP67
· 開關狀態指示燈，黃色 LED

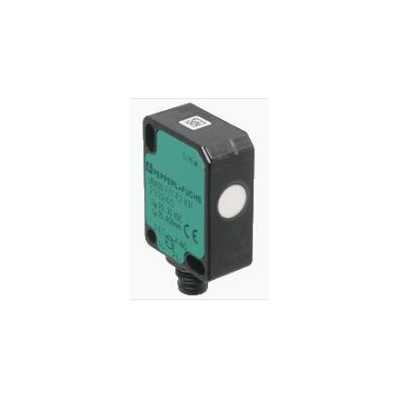

技術參數節選 UB250-F77-E2-V31
產品闡述
超聲波直接檢測傳感器
通用規格
感應范圍
20 ... 250 mm
調整范圍
45 ... 250 mm
死區
0 ... 20 mm
標準目標板
20 mm x 20 mm
換能器頻率
大約 400 kHz
響應延遲
≤ 50 ms
極限數據
允許的纜線長度
***大 300 m
指示燈/操作方法
黃色 LED
開關狀態 和 閃爍： 示教
電氣技術規格
額定工作電壓
24 V DC
工作電壓
20 ... 30 V DC ，紋波 10 %SS ; 12 ... 20 V DC 靈敏度降至 90%
空載電流
≤ 20 mA
可用前的時間延遲
≤ 150 ms
輸入
輸入類型
1 路程序輸入
電平
低電平 : 0 ... 0,7 V （示教激活）
高電平 : UB 或開路輸入 （示教未激活）
輸入阻抗
16 kΩ
脈沖長度
≥ 3 s
輸出
輸出類型
1 路開關輸出，PNP，常開
額定工作電流
200 mA ，短路/過載保護
電壓降
≤ 2 V
重復精度
± 1 mm
開關頻率
10 Hz
范圍遲滯
類型 2,5 mm
斷態電流
≤ 0,01 mA
溫度影響
0,17 %/K
遵守標準和指令
符合標準
標準
EN IEC 60947-5-2:2020
IEC 60947-5-2:2019
認證和證書
UL 認證
cULus 認證，2 類電源
CCC 認證
額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度
-25 ... 70 °C (-13 ... 158 °F)
存儲溫度
-40 ... 85 °C (-40 ... 185 °F)
耐沖擊性
30 g ， 11 ms 周期
抗振性
10 ... 55 Hz ， 振幅± 1 mm
機械規格
連接類型
M8 x 1 連接器 ， 4 針
防護等級
IP67
材料
外殼
聚碳酸酯
換能器
環氧樹脂/空心玻璃球混合物；聚氨酯泡沫
安裝位置
任何位置
質量
10 g
緊固螺絲的緊固扭矩
***大 0,2 Nm
出廠設置
輸出
開關點： 250 mm
Classifications
System
Classcode
ECLASS 11.0
27272803
ECLASS 10.0.1
27272803
ECLASS 9.0
27272803
ECLASS 8.0
27272803
ECLASS 5.1
27272803
ETIM 7.0
EC001849
ETIM 6.0
EC001849
ETIM 5.0
EC001849
UNSPSC 12.1
41111960
