· 超小型外殼設計
· 45° 纜線出線口，即使在空間非常受限的條件下，也能獲得***大的安裝自由度
· 在遠距離模式下擁有非常大的檢測范圍
· 可選擇切換至高精度模式，以獲得更高的開關精度
技術參數節選 OBE2000-R2-SE0-P
產品闡述

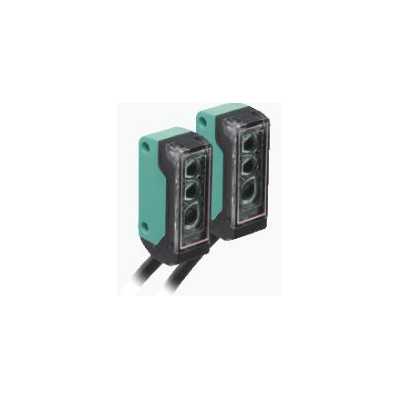

適合標準應用的對射型光電傳感器，微型設計，2000 mm 檢測范圍，紅光，暗通，NPN 輸出，2 m 固定纜線
系統組件
發射器
OBE2000-R2-S-P
接收器
OBE2000-R2-E0-P
通用規格
有效檢測距離
長量程模式： 0 ... 2 m
高精度模式： 0 ... 200 mm
檢測范圍極限值
長量程模式： 2,5 m
高精度模式： 300 mm
光源
LED
光源類型
調制可見紅光 ， 630 nm
角度偏差
大約 2 °
光點直徑
長量程模式： 150 mm 相距 2000 mm 高精度模式： 0,5 mm 相距 50 mm
發散角
大約 2 °
光學端面
向前直射
環境光限制
EN 60947-5-2 : 30000 Lux
功能性安全相關參數
MTTFd
806 a
任務時間 (TM)
20 a
診斷覆蓋率 (DC)
0 %
指示燈/操作方法
工作指示燈
綠色 LED，常亮 通電 ， 短路 : 綠色 LED 閃爍（約 4 Hz）
功能指示燈
接收器： 黃色 LED，光束無阻礙時亮起，穩定性控制不足時閃爍 ; 光束中斷時關閉
電氣技術規格
工作電壓
10 ... 30 V DC ， 2 級
空載電流
發射器：≤ 11 mA
接收器：≤ 8 mA
輸入
控制輸入
發射器選擇 BK：未連接，長范圍模式 BK：0 V，高精度模式
開關閾值
示教輸入
輸出
開關類型
常開觸點 / 暗時接通
信號輸出
1 路 NPN 輸出，短路保護，反極性保護，集電極開路
開關電壓
***大 30 V DC
開關電流
***大 50 mA
電壓降
≤ 1,5 V DC
開關頻率
大約 800 Hz
響應時間
600 μs
符合性
產品標準
EN 60947-5-2
認證和證書
UL 認證
cULus 認證，2 類電源
CCC 認證
額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度
-25 ... 60 °C (-13 ... 140 °F)
存儲溫度
-30 ... 70 °C (-22 ... 158 °F)
機械規格
外殼寬度
7,5 mm
外殼高度
24 mm
外殼深度
11,2 mm
防護等級
IP67
連接
2 m 固定電纜
材料
外殼
PC/ABS 和 TPU
光學端面
PC
電纜
PUR
安裝
固定螺絲 ， 2 x M2 內六角螺絲 包含在交貨范圍內
質量
大約 20 g 每個 傳感器
電纜長度
2 m
Classifications
System
Classcode
ECLASS 11.0
27270901
ECLASS 10.0.1
27270901
ECLASS 9.0
27270901
ECLASS 8.0
27270901
ECLASS 5.1
27270901
ETIM 7.0
EC002716
ETIM 6.0
EC002716
ETIM 5.0
EC002716
UNSPSC 12.1
39121528
